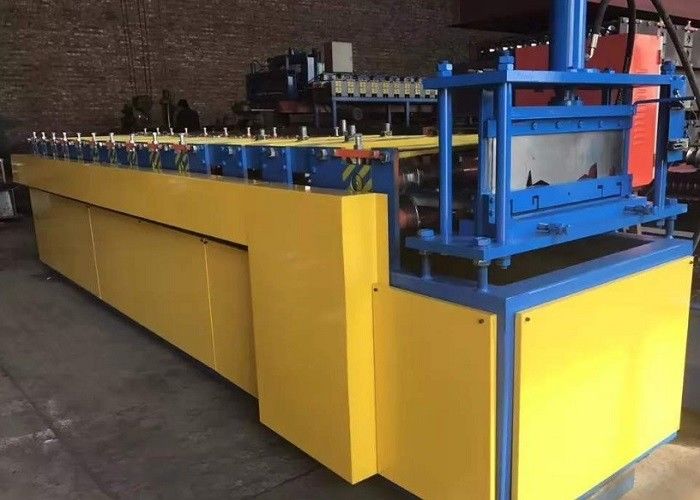

Panel Atap Logam Kemiringan Rendah Central - Mesin Cetak Roll Atap Standing Seam Loc
Central-Loc dirancang pertama dan terutama untuk aplikasi komersial dengan kemiringan rendah. Rusuk besar 3″ dan sealant yang diaplikasikan pabrik memastikan segel yang rapat pada kemiringan serendah 0,25:12.
Profil
Spesifikasi
| No. |
Item |
Deskripsi |
| 1 |
Kumparan |
Galvalume, Galvanis, PPGI, Aluminium |
| 2 |
Ketebalan Bahan Baku |
20-30 GA |
| 3 |
Kecepatan Kerja |
20-30 m/menit (tidak termasuk waktu pemotongan) |
| 4 |
Stasiun Rol |
16 Rol |
| 5 |
Dimensi (P*L*T)
|
7500 mm*1500 mm*1500 mm |
| 6 |
Berat Mesin |
5800 KG |
| 7 |
Sistem Kontrol Elektrik
|
Taida PLC (dapat disesuaikan)
|
| 8 |
Daya Motor Penggerak
|
5 KW |
| 9 |
Daya Stasiun Hidrolik
|
4 KW |
| 10 |
Pasokan Daya
|
240V, 60HZ, 3 FASA (dapat disesuaikan)
|
| 11 |
Akurasi Pemotongan
|
±2 mm
|
| 12 |
Mode Penggerak
|
Rantai Tunggal 1 inci
|
| 13 |
Bahan Poros
|
70 mm baja 45# tempa
|
| 14 |
Bahan Rol |
Baja 45# Pengerjaan Akhir, Pelapisan Keras
|
Pengantar Struktur
(1) Uncoiler Manual
Digunakan untuk menopang kumparan baja dan mewujudkan penggulungan dengan gerakan berputar. Kumparan baja digulung secara manual. Kapasitas uncoiler ini adalah 5 Ton, dan cocok untuk sebagian besar kasus. Peralatan ini cocok untuk memproses kumparan baja dengan ID 508mm.
(2) Pengumpanan
Menerima bahan baku (lembaran baja), memastikan produk rapi, sejajar, dan semuanya seragam. Silakan merujuk pada peraturan peralatan untuk mengetahui fungsi sudut besi penentu posisi.
(3) Bahan Mesin
Untuk mendapatkan produk berkualitas tinggi, mesin kami mengadopsi struktur rangka baja las, penggerak motor peredam konversi frekuensi AC, transmisi rantai, perlakuan panas.
Bahan rol: baja bantalan dengan perlakuan panas
(4) Mekanisme Pemotongan
Mengadopsi stasiun hidrolik dan sistem potong otomatis sesuai panjang untuk mewujudkan pemotongan produk dengan panjang tertentu secara stabil. Bahan bilah pemotong: GCr12, diproses dengan perlakuan panas
(5) Sistem Hidrolik
Digerakkan oleh Pompa Roda Gigi. Setelah mengisi oli hidrolik ke tangki oli hidrolik, pompa dapat menggerakkan silinder hidrolik untuk mewujudkan fungsi pemotongan.
Sistem ini mencakup satu set tangki hidrolik, satu set Pompa Roda Gigi, dua pipa hidrolik, dan dua set Katup Solenoid.
Oli hidrolik: 40#
(6) Kabinet kontrol elektrik :
Delta PLC diadopsi untuk mengatur semua tindakan mesin. Panjang benda kerja dapat disesuaikan sesuai pengaturan pada PLC. Dua mode kontrol opsional: otomatis dan manual. Dengan mode otomatis, mesin dapat mewujudkan kerja sepenuhnya otomatis. Untuk memastikan mesin memiliki masa pakai yang lama dan perawatan yang mudah; kami hanya mengadopsi komponen listrik terkenal secara global. Dan dengan program desain khusus kami, antarmuka manusia-komputer sangat mudah diadopsi oleh operator tingkat mana pun.
(7) Encoder :
Kami memahami bahwa encoder adalah bagian yang sangat penting dari sistem potong sesuai panjang, jadi kami hanya mengadopsi kualitas terbaik dari OMRON Jepang. Dan kami menawarkan kopling yang cukup untuk memastikan mesin tidak akan pernah mati karena masalah encoder.
Garansi
1. Dijamin terhadap malfungsi karena cacat manufaktur selama 1 tahun setelah tanggal pembelian kecuali Suku Cadang Elektrik.
2. Perbaikan tidak akan dilakukan bahkan selama masa garansi dalam keadaan berikut
- Kerusakan terjadi karena bencana alam
- Malfungsi terjadi karena kesalahan pengguna
- Malfungsi terjadi karena modifikasi
- Malfungsi terjadi karena pergerakan atau pengiriman lebih lanjut setelah pemasangan
Syarat pembayaran
40% di muka sebagai uang muka
60% dibayar sebelum pengiriman diproses
Pengiriman
FOB: Pelabuhan Tianjin Xingang
Waktu Pengiriman: 30 hari setelah uang muka diterima.
